はじめに：パンタグラフと火花の謎
パンタグラフとは？その役割と構造

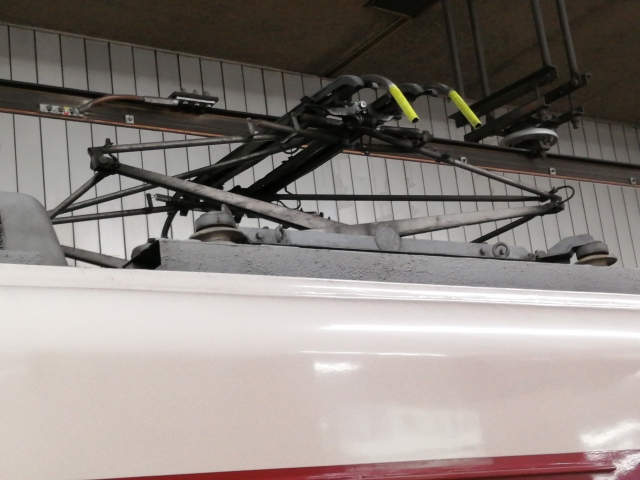

パンタグラフとは、電車が走行中に電力を供給するために使う集電装置です。電車の屋根に設置され、上部の架線（電線）に接触することで電流を取り込み、モーターを駆動させます。一般的には折りたたみ可能な菱形またはシングルアーム型の構造になっており、上下に動いて架線に安定的に接触する仕組みです。
パンタグラフ火花の現象とは？
電車が走行中に、パンタグラフと架線の接点からパチパチと火花が飛び散る光景を見ることがあります。これは「アーク放電」と呼ばれる現象で、接点が一時的に離れた際に空気中で放電が発生するためです。瞬間的に高温になり、光や熱が発生します。
冬におけるパンタグラフ火花の特異性
冬場は空気が乾燥し、気温が低下するため、パンタグラフと架線の接触が不安定になりやすく、火花が発生しやすい条件が整います。また、霜や雪、氷が架線に付着していると、さらに接触が乱れてアーク放電が頻発することがあります。
パンタグラフ火花の原因
アーク放電のメカニズム
アーク放電は、電気的な接続が一瞬でも切れた際に発生します。パンタグラフが架線から離れた瞬間に、電圧のギャップを埋めようとして空気中で電気が飛び、それが火花として可視化されます。この放電は非常に高温で、接点部分の摩耗を促進する原因にもなります。
雨とパンタグラフ火花の関係
雨の日にも火花は発生しやすくなります。濡れた架線は導電性が高まる一方、パンタグラフと架線の摩擦によって水が弾かれたり、スリップしたりすることで接触が乱れやすくなるからです。これにより、アーク放電の発生頻度が増加します。
車輪との相互作用と火花の発生
パンタグラフから供給された電力は、車輪を通じてレールに戻る仕組みとなっています。この電流の流れがうまく確保されていないと、接地不良により火花の発生が増加することがあります。車輪やレールのメンテナンス状況も影響するため、電気系統だけでなく、足回りの点検も重要です。
パンタグラフ火花が電車に与える影響
安全性への影響：火花によるリスク
火花そのものが直接的な事故を引き起こすことは稀ですが、高温のアーク放電はパンタグラフや架線の摩耗、焼損の原因となります。場合によっては部品の破損やショートによるトラブルも起こり得ます。長期的には安全運行に悪影響を及ぼすリスクとなりえます。
メンテナンスの重要性とコスト
火花が多発する状態が続くと、パンタグラフのすり板（接点部分）が摩耗しやすくなり、頻繁な交換が必要になります。加えて、架線の摩耗や変形も進むため、保守・点検のコストがかさみます。定期的な点検と部品交換は、火花の発生を抑えるためにも欠かせません。
運行影響と遅延の要因
パンタグラフや架線に損傷が起きた場合、点検や修理のために一時的な運行停止や遅延が発生することがあります。特に繁忙期や降雪時期には、少しのトラブルが大規模なダイヤ乱れを引き起こす可能性があり、乗客への影響も大きくなります。
新幹線におけるパンタグラフ火花
新幹線が直面する火花の問題
新幹線は高速で走行するため、パンタグラフと架線の接触もシビアです。わずかな揺れや振動でも接点が乱れやすく、火花のリスクが高まります。特に冬季は、霜や凍結により接触がより不安定になるため、火花の発生が問題視されています。
最新の対策と技術
新幹線では、アクティブ制御パンタグラフやカーボンすり板など、摩耗を抑える新素材の導入が進んでいます。また、架線の自動点検やドローンによる監視、AIによる異常検知なども活用され、火花の予防と早期発見に向けた取り組みが強化されています。
新幹線の運行に関するニュース
2023年の冬季には、東北新幹線で火花による一部区間の運休が発生しました。点検の結果、パンタグラフすり板の摩耗と架線の氷着が確認され、定期メンテナンスサイクルの見直しが行われました。これにより、冬季の事前対策がさらに強化されています。
火花に関するランキングとデータ
発生頻度ランキング：どの列車が多いか？
火花の発生頻度は、列車の種類や走行区間によって異なります。特に貨物列車や長距離特急など、連続して長時間走行する車両は火花が出やすい傾向にあります。中でも、山間部や海沿いなど天候の変化が激しい地域では、その発生が顕著です。
火花の発生時間と条件
気温が0℃以下になる早朝や夜間、湿度が急激に下がった時、降雪直後などが火花の発生しやすいタイミングです。また、降雨後の気温急低下時も、架線に氷が形成されるため、注意が必要です。
鉄道業界の火花対策ランキング
日本国内の鉄道各社では、火花対策に力を入れています。JR東日本はパンタグラフの遠隔監視システムを導入、近畿日本鉄道では高耐久性すり板の全車両装備化を完了。こうした取り組みを総合的に評価すると、技術革新とメンテナンス体制の両立が進んでいる会社が上位に位置付けられます。
まとめと今後の展望
パンタグラフ火花の解決策
火花の発生を抑えるためには、パンタグラフと架線の接点の質を保つことが最重要です。高性能すり板の採用や、架線の張力調整、凍結防止ヒーターの設置といった物理的対策に加え、点検頻度の最適化やAIによる診断技術の導入も有効です。
未来の鉄道技術と火花防止策
将来的には、接触不要の非接触給電や、パンタグラフの自動調整機能など、さらに高度な技術が登場する可能性があります。また、データに基づいた予測保守の精度向上により、火花の未然防止が一層現実的になります。
読者へのメッセージ
冬の夜に鉄道を見上げて、パンタグラフから瞬間的に飛び散る火花を目撃するのは、まるで光のショーのように感じられることもあります。しかし、その裏には緻密な技術と絶え間ない努力があることを知ると、その光景もまた違って見えるかもしれません。
